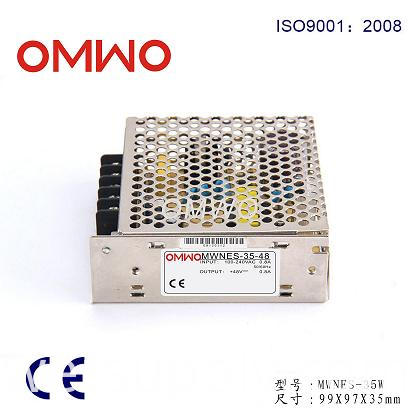

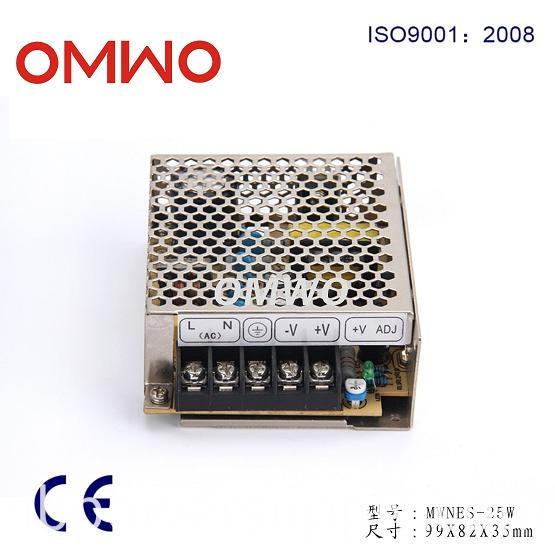

Nes-35 Schaltnetzteil Einzelausgang SMPS

Modell Nr .: MWNES-35-1 Garantie:> 2 Jahre Eingangsspannung: 24V Startmodus: Selbst erregte Schaltnetzteile Versorgungsspannung: Terminal Power Distribution Equipment Modulation System: PFAW Marke: Omwo Marke: OMWO Herkunft: Zhejiang Ausgabetyp : Single-Ausgangsleistung: 1 - 50W Anschlussart: Serie Schaltnetzteil Spannungsregelmodus: Frequenzmodulation Typ Energieübertragung: Zweiwege-Getriebe Zertifizierung: CE, UL, RoHS, ISO, CCC, CB, CSA Größe: 159 * 98 * 38mm Spezifikation: 159 * 98 * 38mm HS Code: 8504401990 NES-35 5V 35W 110V / 220V breite Spannung AC / DC Schaltnetzteil Treiber für CCTV-System LED-Streifen 3D-Drucker mit CE ROHS SMPS
Eigenschaften
1.High Efficiency und guter Preis
2.Built-in EMI-Filter
3.100% Volllast-Einbrenn-Test
4.Low Ausgangskräuselung und Lärm
5.Protection:Over Last / Über Spannung / Kurzschluss
6.LIFETIME GARANTIE!

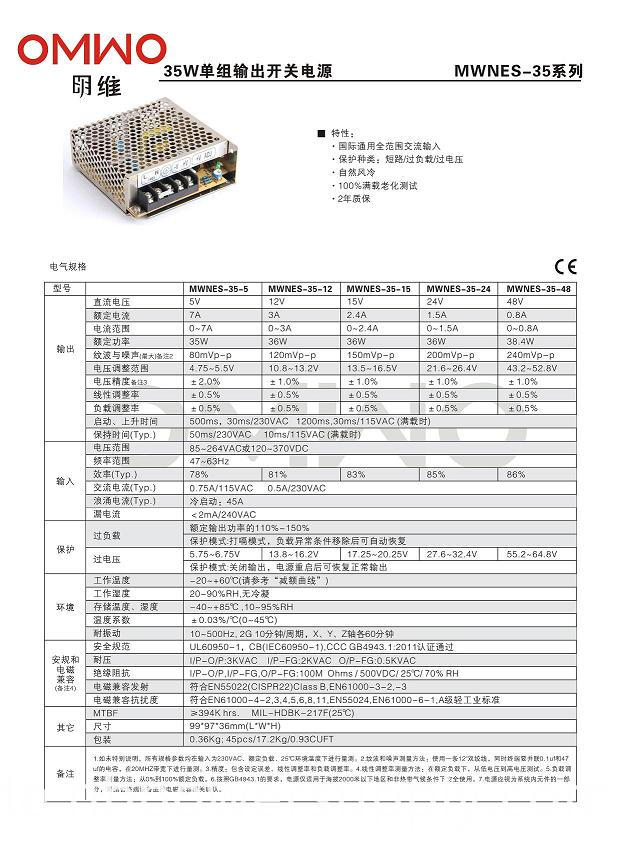

Technische Daten

MODEL		NES-35-5	NES-35-12	NES-35-24	NES-35-36	NES-25-48
OUTPUT	DC VOLTAGE	5V	12V	24V	36V	48V
	RATED CURRENT	7A	3A	1.5A	1A	0.8A
	CURRENT RANGE	0 ~ 7A	0 ~ 3A	0 ~ 1.5A	0 ~ 1A	0 ~ 0.8A
	RATED POWER	35W	36W	36W	36W	38.4W
	RIPPLE & NOISE (max.)	80mVp-p	120mVp-p	200mVp-p	220mVp-p	240mVp-p
	VOLTAGE ADJ. RANGE	4.75 ~ 5.5V	10.8 ~ 13.2V	21.6 ~ 26.4V	32.4 ~ 39.6V	43.2~ 52.8V
	VOLTAGE TOLERANCE	±2.0%	±1.0%	±1.0%	±1.0%	±1.0%
	LINE REGULATION	±1.0%	±0.5%	±0.5%	±0.5%	±0.5%
	LOAD REGULATION	±1.0%	±0.5%	±0.5%	±0.5%	±0.5%
	SETUP, RISE TIME	500ms,30ms at full load
	HOLD TIME	50ms/230VAC  10ms/115VAC at full load
INPUT	VOLTAGE RANGE	85~264VAC or120~370VDC
	FREQUENCY RANGE	47 ~ 63Hz
	EFFICIENCY (Typ.)	79%	81%	85%	85%	86%
	AC CURRENT	0.75A/115VAC   0.5A/230VAC
	INRUSH CURRENT (max.)	COLD START 45A
	LEAKAGE CURRENT	<2mA/240VAC
PROTECTION	OVERLOAD	Above 110~150% rated output power
		Protection type : Constant current limiting, recovers automatically after fault condition is reoved
	OVER VOLTAGE	5.8~6.8V	14~16V	27.6~32.4V	41.4~48.6V	55.2~64.8V
		Protection type :Shut off
ENVIRONMENT	WORKING TEMP.	-20 ~ +60°C
	WORKING HUMIDITY	20 ~ 90% RH non-condensing
	STORAGE TEMP., HUMIDITY	-40 ~ +85°C, 10 ~ 95% RH
	TEMP. COEFFICIENT	±0.02%/ (0 ~ 40°C)
	VIBRATION	10 ~ 500Hz, 2G 10min./1cycle, 60min
SAFETY & EMC	SAFETY STANDARDS	Desgin refer to UL1012,EN60950-1,EN61347-1,EN-61347-2 approved
	WITHSTAND VOLTAGE	I/P-O/P:3KVAC I/P-FG:2KVAC O/P-FG:0.5KVAC
	ISOLATION RESISTANCE	I/P-O/P, I/P-FG, O/P-FG:100M Ohms/500VDC
	EMC EMISSION & IMMUNITY	EN55015,EN55022,EN55024,EN61000-2,EN61000-3,EN61547 approved
OTHERS	MTBF	≥370K hrs min
	DIMENSION	99*97*36mm (L*W*H)

Produktgruppe : Single-Output-Schaltnetzteil
